MAX232CSE, разработанный компанией MAXIM, является преобразователем уровня RS-232, который играет ключевую роль в преобразовании сигналов между уровнями TTL и RS-232. Этот преобразователь уровня RS-232 обеспечивает надежную связь, генерируя необходимые уровни напряжения RS-232, что делает его популярным в проектах, связанных с передачей данных. MAX232CSE использует однополярное питание в 5 вольт, что упрощает его интеграцию в различные системы. Благодаря своим характеристикам, MAX232CSE широко применяется для связи микроконтроллеров с компьютерами и другими устройствами. Подробные технические характеристики можно найти на alldatasheet.
Основные характеристики MAX232CSE
Описание ключевых особенностей
MAX232CSE от компании MAXIM представляет собой интегральную схему, которая выполняет преобразование сигналов последовательного порта RS-232 в сигналы, пригодные для использования в цифровых схемах на базе TTL или КМОП технологий. Эта микросхема включает в себя два передатчика и два приемника, что делает ее универсальным решением для передачи данных.
Одной из ключевых особенностей MAX232CSE является использование однополярного питания в 5 вольт. Это упрощает интеграцию микросхемы в системы, работающие на низких напряжениях, без необходимости в дополнительных источниках питания. Внутренний зарядовый насос на внешних конденсаторах позволяет преобразовывать входное напряжение +5 В в уровни напряжения RS-232, которые составляют примерно ±7.5 В. Это делает MAX232CSE идеальным выбором для проектов, где требуется надежная связь через RS-232.
Преимущества использования

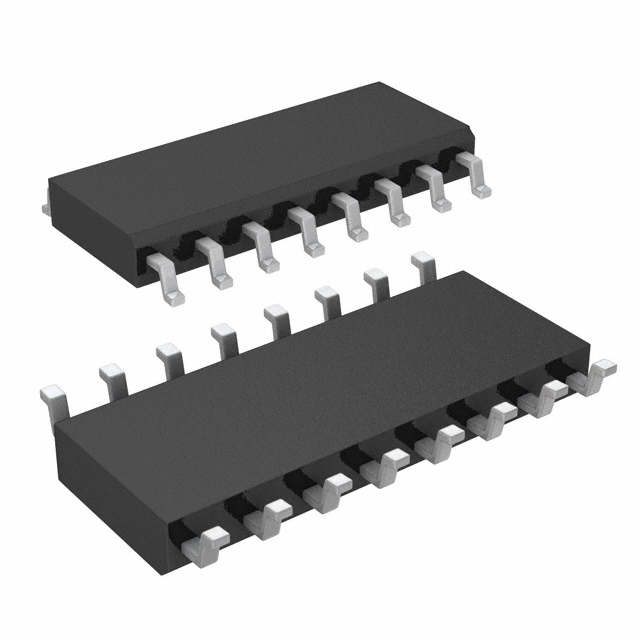

Использование MAX232CSE дает множество преимуществ. Во-первых, благодаря встроенному зарядовому насосу, микросхема обеспечивает стабильные уровни напряжения RS-232, что гарантирует надежную передачу данных. Во-вторых, компактный корпус SOP-16 позволяет легко интегрировать MAX232CSE в различные устройства, экономя пространство на плате.
Кроме того, MAX232CSE поддерживает широкий диапазон входных напряжений от RS-232, что делает его совместимым с различными устройствами и системами. Это позволяет использовать микросхему в самых разных сценариях, от простых домашних проектов до сложных промышленных приложений.
Таким образом, MAX232CSE от MAXIM является надежным и эффективным решением для преобразования уровня RS-232, обеспечивая стабильную и качественную связь в любых условиях.
Применение MAX232CSE
Типичные сценарии использования
MAX232CSE от MAXIM находит широкое применение в различных проектах, где требуется преобразователь уровня RS-232. Он часто используется в системах, где необходимо соединение микроконтроллеров с компьютерами. Это позволяет обмениваться данными между устройствами, работающими на разных уровнях напряжения. MAX232CSE также применяют в промышленных контроллерах, где надежность связи имеет первостепенное значение. В образовательных проектах и лабораторных работах студенты используют его для изучения принципов передачи данных и работы с последовательными интерфейсами.
Примеры успешного применения
Многие инженеры и разработчики успешно интегрировали MAX232CSE в свои проекты. Например, в системах автоматизации зданий он обеспечивает связь между центральным контроллером и различными датчиками. В медицинских устройствах, таких как мониторы сердечного ритма, MAX232CSE гарантирует стабильную передачу данных от сенсоров к компьютеру для дальнейшего анализа. В автомобильной электронике его используют для диагностики и настройки систем управления двигателем. Эти примеры демонстрируют, как MAX232CSE от MAXIM помогает решать задачи, требующие надежной и стабильной связи через RS-232.
Подключение и настройка MAX232CSE
Пошаговое руководство по подключению
Подключение MAX232CSE от MAXIM к вашей системе требует внимательного подхода. Следуйте этим шагам, чтобы обеспечить правильное подключение:
Подготовка компонентов: Убедитесь, что у вас есть все необходимые компоненты, включая саму микросхему MAX232CSE, конденсаторы и провода для подключения.
Установка микросхемы: Поместите MAX232CSE на макетную плату или в соответствующий разъем на печатной плате. Убедитесь, что все ножки микросхемы правильно вставлены.
Подключение питания: Подключите питание 5 В к соответствующим выводам микросхемы. Это обеспечит работу внутреннего зарядового насоса, который преобразует напряжение для работы с RS-232.
Подключение конденсаторов: Подключите внешние конденсаторы к выводам, указанным в технической документации. Они необходимы для работы зарядового насоса.
Соединение с устройствами: Подключите входные и выходные линии MAX232CSE к устройствам, с которыми вы хотите установить связь. Убедитесь, что линии передачи и приема правильно соединены.
Проверка соединений: Проверьте все соединения на наличие ошибок. Убедитесь, что все провода надежно закреплены и нет коротких замыканий.
Настройка для работы с RS-232
После подключения MAX232CSE необходимо настроить его для работы с интерфейсом RS-232:
Проверка уровней напряжения: Убедитесь, что уровни напряжения на выходах соответствуют стандартам RS-232. Это гарантирует, что данные будут передаваться корректно.
Тестирование передачи данных: Используйте тестовые программы или устройства для проверки передачи данных через MAX232CSE. Это поможет убедиться в правильности работы преобразователя уровня RS-232.
Настройка параметров связи: Установите параметры связи, такие как скорость передачи данных, количество стоп-битов и контроль четности, в соответствии с требованиями вашего проекта.
Мониторинг работы: Регулярно проверяйте работу системы, чтобы убедиться в стабильности связи. Это поможет выявить и устранить возможные проблемы на ранних стадиях.
Следуя этим рекомендациям, вы сможете эффективно использовать MAX232CSE для надежной связи через RS-232, обеспечивая стабильную передачу данных в ваших проектах.
Преимущества и недостатки MAX232CSE
Преимущества использования
MAX232CSE от компании MAXIM предлагает множество преимуществ для пользователей, работающих с преобразователями уровня RS-232. Во-первых, его способность преобразовывать сигналы RS-232 в сигналы, пригодные для цифровых схем на базе ТТЛ или КМОП, делает его универсальным решением для различных приложений. Это позволяет интегрировать его в системы, требующие надежной передачи данных между устройствами с разными уровнями напряжения.
Преимущества использования MAX232CSE:
Универсальность: Поддержка различных уровней напряжения позволяет использовать его в широком спектре приложений.
Компактность: Компактный корпус SOP-16 экономит место на плате, что особенно важно в ограниченных пространствах.
Надежность: Встроенный зарядовый насос обеспечивает стабильные уровни напряжения RS-232, что гарантирует надежную передачу данных.
Совместимость: Поддержка стандартов RS-232 делает его совместимым с различными устройствами и системами.
Возможные ограничения
Несмотря на многочисленные преимущества, MAX232CSE имеет и некоторые ограничения, которые следует учитывать при его использовании. Во-первых, он требует внешних конденсаторов для работы зарядового насоса, что может усложнить монтаж в некоторых системах. Кроме того, хотя MAX232CSE обеспечивает надежную связь, его скорость передачи данных может быть ограничена по сравнению с более современными решениями, такими как MAX232A, который работает на более высоких скоростях и использует конденсаторы меньшей емкости.
Ограничения использования MAX232CSE:
Необходимость внешних компонентов: Требуются внешние конденсаторы для работы зарядового насоса.
Ограниченная скорость: Скорость передачи данных может быть ниже по сравнению с более современными аналогами.
Требования к монтажу: Установка и подключение могут потребовать дополнительных усилий из-за необходимости внешних компонентов.
Таким образом, MAX232CSE от MAXIM остается надежным выбором для преобразования уровня RS-232, но пользователи должны учитывать его ограничения при планировании своих проектов.
Заключение
Подведение итогов
Использование MAX232CSE для преобразования сигналов RS-232 в цифровые сигналы на базе ТТЛ или КМОП технологий стало стандартом де-факто в индустрии. Эта интегральная схема обеспечивает надежную и стабильную связь между устройствами, работающими на разных уровнях напряжения. Благодаря своей функциональности и универсальности, MAX232CSE нашел широкое применение в различных областях, от простых домашних проектов до сложных промышленных систем.
Ключевые моменты использования MAX232CSE:
Функциональность: Преобразование сигналов RX, TX, CTS и RTS делает его незаменимым в системах передачи данных.
Стандарт: Стал стандартом для преобразования сигналов RS-232, что подтверждается множеством аналогов от различных производителей.
Универсальность: Поддержка различных уровней напряжения и компактный корпус позволяют использовать его в самых разных приложениях.
Таким образом, MAX232CSE от MAXIM остается надежным и эффективным решением для обеспечения стабильной связи через RS-232. Его преимущества и возможности делают его идеальным выбором для инженеров и разработчиков, стремящихся к качественной и надежной передаче данных в своих проектах.
Резюме ключевых моментов
MAX232CSE от компании MAXIM зарекомендовал себя как надежное решение для преобразования сигналов RS-232 в цифровые сигналы на базе ТТЛ или КМОП технологий. Он обеспечивает стабильную связь между устройствами с различными уровнями напряжения, что делает его универсальным инструментом в различных проектах.
Рекомендации по выбору и использованию MAX232CSE
При выборе MAX232CSE важно учитывать его преимущества, такие как компактность и надежность. Он идеально подходит для проектов, где требуется преобразование уровней напряжения. Однако следует помнить, что микросхема требует внешних конденсаторов для работы зарядового насоса.
Призыв к действию
Попробуйте использовать MAX232CSE в своих проектах. Он поможет обеспечить надежную передачу данных и упростит интеграцию устройств с различными уровнями напряжения.
